Фланцы резьбовые ГОСТ 9399-81
Фланцы резьбовые ГОСТ 9399-81
Резьбовые фланцы могут изготавливаться с помощью разных технологий, но самыми распространёнными и эффективными являются:
- Центробежное литьё. В этом случае расплавленный метал вливается в специальные формы, а после полного застывания материала, заготовка обрабатывается на станке. Это менее трудоёмкий и затратный способ, поэтому фланцы, изготовленные при помощи литья, получаются недорогими. Однако есть у метода существенный недостаток — в силу особенностей технологии готовые соединительные приспособления могут содержать воздушные камеры. Подобный дефект часто становится причиной поломки изделия.
- Штамповка. Способ подразумевает дополнительную ковку отлитых запчастей. В результате манипуляций удаётся создать крепкие фланцы, лишённые воздушных камер. Такие разновидности отличаются высокой надёжностью, однако стоят дороже, чем литые.

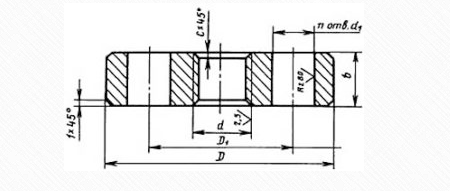

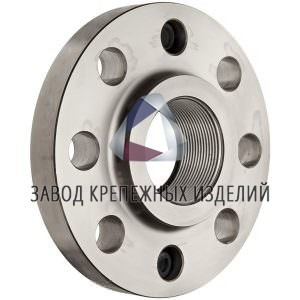

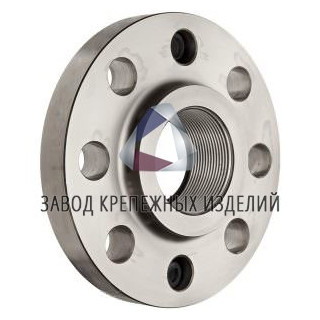

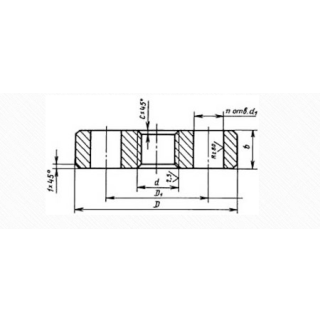

Фланцы резьбовые ГОСТ 9399-81 — круглая плоская деталь, на внутреннюю часть которой нанесена резьба. По внешнему радиусу детали располагаются отверстия для болтов, шпилек и прочих аналогичных приспособлений.
Сфера применения
Фланцы стальные резьбовые ГОСТ 9399-81 широко используются в следующих областях:
- нефтехимии и сфере переработки нефтепродуктов;
- пищевой промышленности;
- химическом производстве;
- автомобилестроении;
- коммунальной сфере.
Изделия особенно востребованы в магистралях с большим диапазоном давлений, эксплуатируемых в суровых условиях, обусловленных сильными перепадами температур.

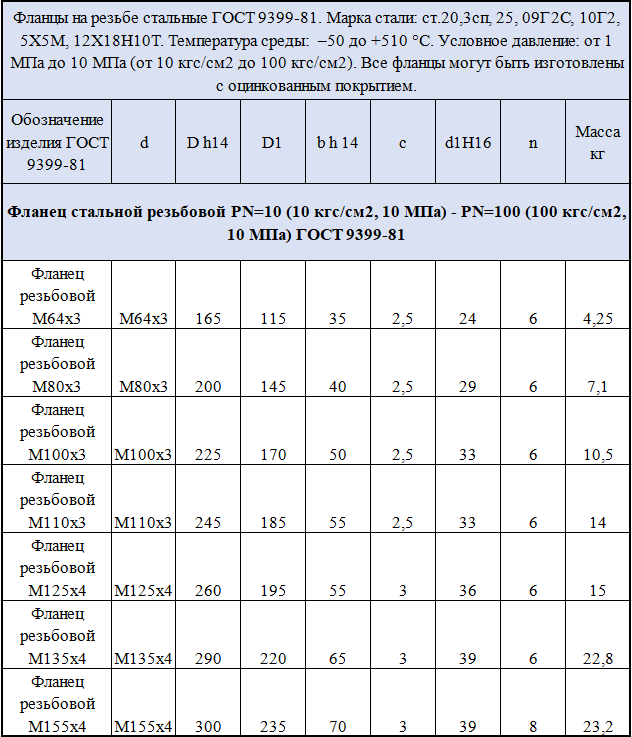

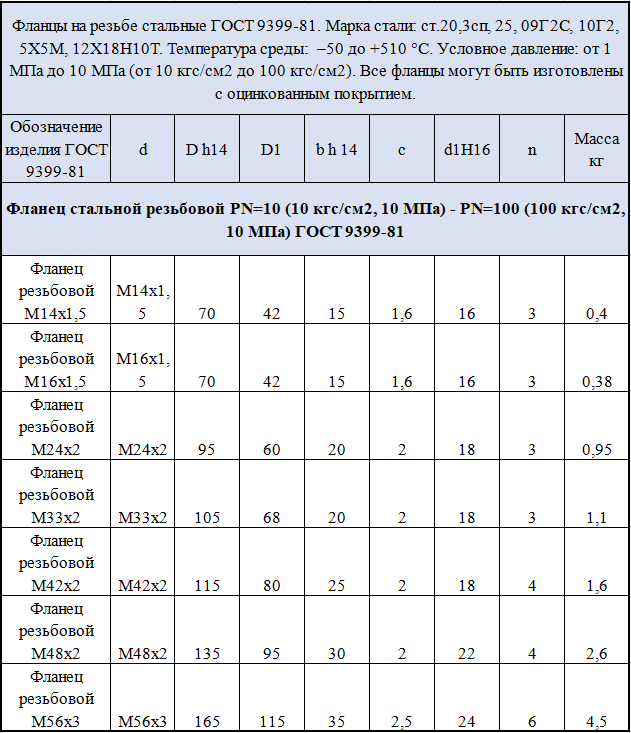

Таблица 1 — Фланец резьбовой ГОСТ 9399-81
Таблица 2 — Фланец резьбовой ГОСТ 9399-81

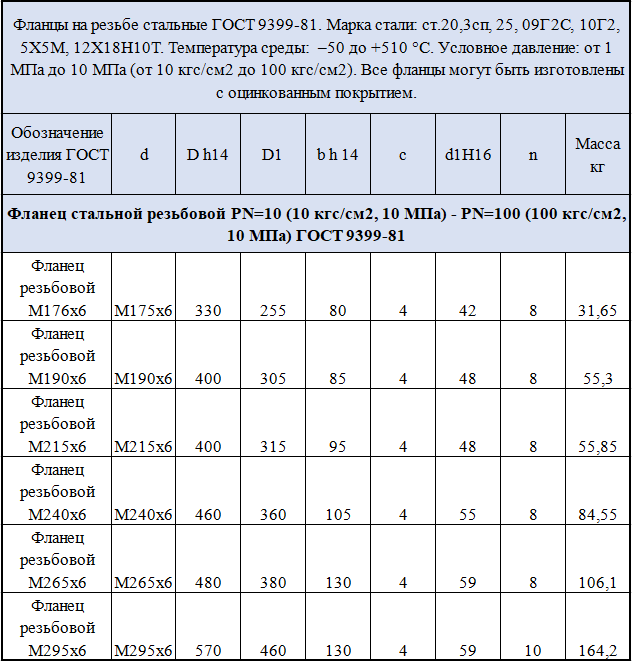

Таблица 3 — Фланец резьбовой ГОСТ 9399-81
Для производства изделий используется несколько марок стали:
- 20, 20ЮЧ;
- 09Г2С;
- 13ХФА;
- 15Х5М;
- 12Х18Н10Т;
- 10Х17Н13М2Т.
Соединительные элементы, изготовленные с соблюдением технологий и требований ГОСТ 9399-81, должны отвечать следующим параметрам:
- Ду, мм: от 6 до 200;
- Ру, МПа: от 20 до 100;
- Температура среды, оС: от −40 до +510
Санкт-Петербургский завод крепежных изделий предлагает купить резьбовые фланцы ГОСТ ГОСТ 9399-81, выбрав подходящий размер изделия в таблице, или заказать детали по индивидуальному чертежу.
Резьбовые фланцы могут изготавливаться с помощью разных технологий, но самыми распространёнными и эффективными являются:
- Центробежное литьё. В этом случае расплавленный метал вливается в специальные формы, а после полного застывания материала, заготовка обрабатывается на станке. Это менее трудоёмкий и затратный способ, поэтому фланцы, изготовленные при помощи литья, получаются недорогими. Однако есть у метода существенный недостаток — в силу особенностей технологии готовые соединительные приспособления могут содержать воздушные камеры. Подобный дефект часто становится причиной поломки изделия.
- Штамповка. Способ подразумевает дополнительную ковку отлитых запчастей. В результате манипуляций удаётся создать крепкие фланцы, лишённые воздушных камер. Такие разновидности отличаются высокой надёжностью, однако стоят дороже, чем литые.
Фланцы резьбовые ГОСТ 9399-81 — круглая плоская деталь, на внутреннюю часть которой нанесена резьба. По внешнему радиусу детали располагаются отверстия для болтов, шпилек и прочих аналогичных приспособлений.
Сфера применения
Фланцы стальные резьбовые ГОСТ 9399-81 широко используются в следующих областях:
- нефтехимии и сфере переработки нефтепродуктов;
- пищевой промышленности;
- химическом производстве;
- автомобилестроении;
- коммунальной сфере.
Изделия особенно востребованы в магистралях с большим диапазоном давлений, эксплуатируемых в суровых условиях, обусловленных сильными перепадами температур.
Таблица 1 — Фланец резьбовой ГОСТ 9399-81
Таблица 2 — Фланец резьбовой ГОСТ 9399-81
Таблица 3 — Фланец резьбовой ГОСТ 9399-81
Для производства изделий используется несколько марок стали:
- 20, 20ЮЧ;
- 09Г2С;
- 13ХФА;
- 15Х5М;
- 12Х18Н10Т;
- 10Х17Н13М2Т.
Соединительные элементы, изготовленные с соблюдением технологий и требований ГОСТ 9399-81, должны отвечать следующим параметрам:
- Ду, мм: от 6 до 200;
- Ру, МПа: от 20 до 100;
- Температура среды, оС: от −40 до +510
Санкт-Петербургский завод крепежных изделий предлагает купить резьбовые фланцы ГОСТ ГОСТ 9399-81, выбрав подходящий размер изделия в таблице, или заказать детали по индивидуальному чертежу.
Для надёжной фиксации стыковых труб, арматуры, трубных деталей широко применяются различные элементы. Один из самых востребованных — резьбовой фланец.
Описание крепежного элемента
Фланец резьбовой — это деталь в форме плоского диска, внутри которого расположено отверстие с насечённой резьбой. По внешнему радиусу фланца располагаются прорезы меньшего размера. Через эти отверстия и с помощью болтов, шпилек и прочих приспособлений осуществляется соединение труб, элементов конструкции станков, автомобилей и других приспособлений.
Производство резьбовых фланцев
Все соединительные элементы производят согласно принятым нормам, прописанным в ГОСТ 9399-81. Существует два способа изготовления:
- Центробежное литьё. В этом случае расплавленный металл вливается в заготовленную форму. После застывания, изделие извлекается и обрабатывается на станке.
- Штамповка. Метод предполагает ковку фланцев с помощью молота или пресса и дополнительную обработку на станке. Качество изготовленных таким способом крепёжных приспособлений выше, поскольку исключается вероятность присутствия воздушных полостей, которые иногда образуются при литье фланцев.
Каким требованиям ГОСТ отвечают
Качественные фланцы должны полностью соответствовать параметрам, указанным в ГОСТ 9399-81, а именно:
- рабочее давление — от 20 до 100 МПа
- диаметр резьбового соединения фланцев — от 14 до 295 мм
- материал изготовления — ст20, 09г2с, 12×18н10т, 10×17н13м2т и другие
- вариант крепления — на трубу с помощью резьбы, а между собой — болтами, шпилек и прочих подобных приспособлений
Преимущества резьбовых фланцев
Среди всех достоинств использования продукции особенно стоит выделить:
- простой монтаж, не требующий применения специальных приспособлений;
- устойчивость к образованию ржавчины, благодаря чему детали можно использовать даже в помещениях с высокой влажностью;
- широкий диапазон рабочего давления — до 100 МПа;
- широкий спектр применения — нефтегазовая, сельхоз, судостроительная и другие отрасли;
- длительный срок эксплуатации.
Для производства может применяться любой вид стали, что влияет на эксплуатационные характеристики изделий. Данную особенность важно учитывать, прежде чем покупать резьбовой фланец.
Санкт-Петербургский завод крепежных изделий предлагает купить резьбовой фланец в СПб и с доставкой по всей России. Все представленные элементы полностью соответствуют ГОСТу, имеют документы, сертификаты, паспорта качества, также осуществляется изготовление изделий по чертежам и индивидуальным образцам.
